ایسی های موبایل را چطور بشناسیم

بعد از شناخت ایسی ها نحوه برداشتن ایسی چسبی را هم در پایان توضیح میدهیم

دوستان حتما توی کانال پایین عضو شوید

کانال تعمیرات موبایل

با ما همراه باشید

ایسی ها موجود در برد موبایل و تبلت

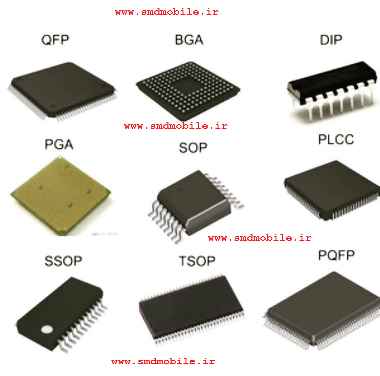

۱-آیسی BGA – آیسی PGA -آیسی QFP – آیسی DIP – ایسی SOP – PLCC- ایسی SSOP – TSOP – PQFP

آیسی هارد

ک معمولا با برند های samsung-toshiba-sk hynix–san disc مشخصن می شوند .

اول از همه از لحاظ فنی ما سه درجه کیفیت eMMC یا همون آیسی هارد را داریم eMMC مخفف Embedded MultiMediaCard و به معنی کارت حافظه‌ی مالتی‌مدیا هست!

کارeMMC  اجازه‌ی بوت کردن و راه اندازی سیستم عامل  گوشی را می‌دهد

گوشی ها سه نوع حافظه دارند :RAM – حافظه داخلیeMMC –حافظه خارجی همون  کارت حافظه

انواع حافظه داخلی که همون Emmc هست و حافظه ی emmc را بررسی میکنیم

شرکت های سازنده ی هارد eMMC:
eMMC توسط شرکت های زیادی ساخته می شوند
۱- سامسونگ
۲- توشیبا
۳- سن دیسک
۴-SK hynix
و غیره
فریمور های سامسونگ جدا و قابل دسترس می باشد و در صورت بد سکتور شدن هارد می توانیم  کارهای  نرم افزاری را روی آن پیاده کنیم و مشکل راحل نماییم  ولی شرکت های دیگر فریمور هارد خود را در اختیار  باکسها  قرار نمی دهند.
باکس های پروگرمر emmc:
Easy JTAG – ATF –Medusa PRO – RIFF Box– ORT JTAG Pro
آیسی اورجینال (Original) :

بهترین و گرانترین نوع eMMC میباشد . از نظر کیفیت بهترین و از نظر طول عمر ، در صورت رعایت نکاتی که بعدا گفته میشه ، معمولا بالای ۲۴ ماه بازدهی دارند . بهترین عناصر الکتریکی در این چیپست ها بکار رفته و معمولا بازدهی و جواب دهی عمر بسیار بالایی در طیف وسیعی از دستگاه ها دارند . از نظر قیمتی نیز گرانترین چیپ های بازار هستند . اگرچه با توجه به کیفیتی که دارند قیمت نیز دور از انتظار هم نیست.

ایسی کیفیت نیو ( New )

این ایسی ها معمولا کیفیت قابل قبول دارند و توسط شرکت های سازنده چیپست ساخته میشوند و نمره قابل قبول ۷۰ از ۱۰۰ را دارند . گرچه کیفیت هارد های اورجینال را ندارند اما در بعضی از موارد تشخیص شان از هارد های اورجینال بسیار سخت است . قیمت منطقی و قابل قبولی دارند و نسبت به هارد های اورجینال به صرفه تر هستند . در صورت استفاده صحیح طول عمرشان بیشتر از ۱۲ ماه را دارند .

ایسی سِکِند یا دست دوم (Secend) :

همانطور که از اسمشان پیداست دست دوم !!! هارد هایی هستند  که از برد های اوراقی ، خراب ، شکسته ، آبخورده و یا هاردهایی که مشکل داشته اند و طی یک پروسه نرم افزاری دوباره بازسازی شده اند . کیفیت این دسته از چیپ ها بسته به شانس دارد . به دلیل اینکه چندین بار حرارت بالای ۳۰۰ درجه ( برداشتن ، شابلون دوباره و تست ) دیده اند طول عمرشان از ۲۴ ساعت تا ۱۲ ماه متغیر است . بنابراین اصلا هارد هایی  قابل اعتمادی نیستند . از لحاظ قیمتی تقریبا یک سوم هاردهای اصل قیمت دارند

برای مثال یک هارد هاینیکس ۳FMR با حافظه ذخیره سازی ۳۲ گیگ اگر اورجینال باشد قیمتی معادل ۲۴۰ هزارتومان ، اگر نیو باشد حدودا ۱۸۰ هزارتومان و اگر سکند باشد ۱۴۰ هزارتومان قیمت دارد . ( قضاوت با شماست  )

ما  به هیچ عنوان استفاده از هارد سیکند را توصیه نمیکنیم . از  چیپست های اورجینال  استفاده کنید

پیدا کردن آیسی ها: :

آیسی هم ک کنار آیسی هارد هست،اکثر مواقع آیسی cpu هست ک با نام های:
Qualcomm-mediatek-exynos-a22-a33-a(xx)-spd ،hi cilicon
و… روی برد های موبایل قرار دارند.
البته آیسی ک روش mediatek نوشته باشه میتونه تغذیه هم باشه ک در سایز کوچکتر هست و دورش همون قطعات smd وجود دارن.

آیسی پاور،power ic

آیسی هست ک معمولا دورش بیشترین قطعات smd رو داره
شامل خازن ها و مقاومت ها و سلف ها
در صورت جریان کشی صفر،از وجود ولتاژ روی این خازن ها و سلامت این قطعات اطمینان حاصل کنید.

آیسی pa یا power amplifire

که ب آیسی pf معروفن،معمولا در یک شیلد محفظه مجزا قرار دارن و روشون علامت سه تا ضربدر داره و جزو آیسی هایی هستن ک زود خراب میشن.

آیسی Rf یا همون swrf یا سوییچ آنتن هم میگن

توی بخش مدارآنتن قرار داره و روش یه علامت شبیه وایفای داره و روش نوشته RF .معمولا توی نوکیا ها بیشتر ب چشم میخوره.
آیسی ک داغ کرد یا خراب بود و متوجه نشدید چه آیسی هست

روی ایسی یه عدد هست که اون عدد توی گوگل بنویسد کامل مشخصاتشو میاره که چه ایسی هست کارش چیه .
Ic part number+ic
بجای ic part number شماره فنی آیسی رو بنویسید.

بعد صفحه ای ک باز میشه،لینک اول معمولا دیتاشیت و مشخصات آیسی رو میاره.

همچنین توی لینک های بعدی نوع آیسی مشخص میشه

ایسی شارژ.

خرابی آی سی گوشی های ایفون

آی سی موبایل

خراب شدن هر آیسی توی موبایل آیفون چه علائمی دارد

مشکلات آی سی

آی سی بیس باند :

خطاهای-۱|۲|۳|۱۶|۲۶/۳۱|۴۸|۱۰۰۳هنگام ریستور شدن

خطای unknown baseband/imei nul:

این خطا به معنای این هست که بیسباند ندارد
باعث خاموشی گوشی نمی شود اما خوب دیگه مودم وسریال نداریم

آیسی U2:

درگاه usb را شناسایی نمیکند

شارژ خود ب خود تخلیه میشود

صفحه ال سی دی  ابی میشود

گوشی دیر شارژ میشود

خطای not support نات ساپورت و خطای error |9|4013

خرابی این ای سی باعث میشه گوشی رو لوگو ریستارت کنه

آیسی wifi و bt:

بلوتوث روشن نمیشود
وایفای روشن نمیشود
خطای  ۴٠١٣ایتیونز
باعث خاموشی نمیشه اما خرابی یا اتصالش باعث خاموشی و جریانکشی گوشی میشه

آی سی Touch:

تاچ کار نمی کند ولی باعث خاموش شدن گوشی نمی شود

آی سی Light:

ال سی دی گوشی نور ندارد
درصورت اتصالی این ای سی  جریانکشی قبل از پاور ایجاد میشود
اگر نباشه  باعث خاموشی گوشی میشود

آیسی Rf:

در همه باندها انتن نداریم
gsm/3g/4g

دانلود جزوه اموزش تعمیرات موبایل سخت افزار و نرم افزار

کانال تعمیرات موبایل

برای پیوستن به گروه smd لینک زیر را وارد کنید

گروه تعمیرات smd

---

نحوه برداشتن ایسی چسبی

آیسی های چسبی را میتوان به دو روش برداشت

۱- بدون استفاده از حلال چسب

۲- با روش حلال چسب BGA

روش بدون حلال

بعضی از ایسی ها روی برد گوشی چسبی هستند خیلی از دوستان تعمیرکار هستند که در موقع برداشتن این ایسی ها به مشکل بر میخورند و ما در بعضی مواقع شاهد خاموشی گوشی می شویم
اول یک تیغ جراحی  یا یک کاتر جهت کندن چسب دور ایسی اماده کنید
دمای هیتر را روی رنج ۲۰۰ تا ۲۳۰ درجه   ست میکنیم
برد را داخل گیره سفت و محگم میکنیم و زیر لوپ قرار میدهیم و زووم لوپ را تنظیم میکنیم تا به قطعات دیگر آسیب نرسانیم
چسب دور ایسی را با حرارت وتیغ میتراشیم توجه کنید که هیتر را طوری بگیرید که چسب نرم شود و چسب کنده شود
حالا که چسب دور ایسی کامل برداشتیم درجه حرارت را بین ۳۰۰ تا ۳۵۰ قرار میدهیم و ایسی را بر میداریم

روش حلال چسب BGA

در این روش حلال چسب را به اندازه یک قطره یا دو قطره روی چسب میریزیم و صبر میکنیم تا چسب توسط حلال خورده بشه و بعد از این که چسب را پاک کردیم از رو برد با استفاده از هیتر و تنظیم حرارت بین ۳۰۰ تا ۳۵۰ ایسی را از رو برد به راجتی در میاریم

چسب ایسی گوشی

نکات چسب ایسی گوشی

هرگز نباید روی آی سی های که دراطراف و زیرآن چسب تزریق شده را حرارت داد .

♦️این عمل گاهی باعث ترکیدن آی سی و یا اتصال پایه ها درزیرآن خواهد شد .

✅ نکته :
دلیل تزریق چسب به آی سی های BGA
و درسایر قطعات در برخی ازبردها

♦️تزریق چسب به یک قطعه در روی برد ،
در واقع نوعی ایزوله کردن قطعه است ،

🔸 نسبت به نفوذ آب به زیرآن
(در برابر آب خوردگی گوشی)

ایجاد استحکام دراتصال و تحمل ضرب پذیری قطعه
(در برابر ضرب خوردگی گوشی)

عدم فرسودگی وسردی لحیم اتصال پایه ها
(اتفاقی که به مرور زمان درگوشی های قدیمی ایجاد می گردد)

✅ تذکر :
تعویض آی سی های چسب خورده دارای ریسک بالایی است ،
واحتمال خرابی برد و ازکارافتادگی کامل گوشی را خواهد داشت .

✅نکته :
معمولا در صورتیکه در گوشی یک آی سی چسبی آسیب ببیند ،
می بایست برد گوشی را تعویض نمود .

امیدوارم که این مطلب مورد توجه شما قرار بگیرد
اگر از این مطلب راضی بودین اموزش ما را در یافت کنید و از تجربیات ما استفاده کنید و در کانال و انجمن تعمیرکاران شرکت نمایید

برای دریافت کتاب آموزش تعمیرات موبایل لینک زیر را کلیک نمایید

دریافت اموزش کتاب تعمیرات موبایل

برای دریافت کتاب آموزش تعمیرات موبایل لینک زیر را کلیک نمایید

برای دریافت ادامه کتاب نقشه خوانی،شماتیک لینک زیر را کلیک نمایید
دریافت اموزش نقشه خوانی ،شماتیک

کانال تعمیرات موبایل

---

اموزش سخت افزار و نرم افزار

---

آموزش نقشه خوانی و شماتیک موبایل

---

آموزش اصول الکترونیک و مهندسی معکوس

سوالات آزمون تعمیرات موبایل

---

لینک گروه تعمیرات موبایل در تلگرام

---

---

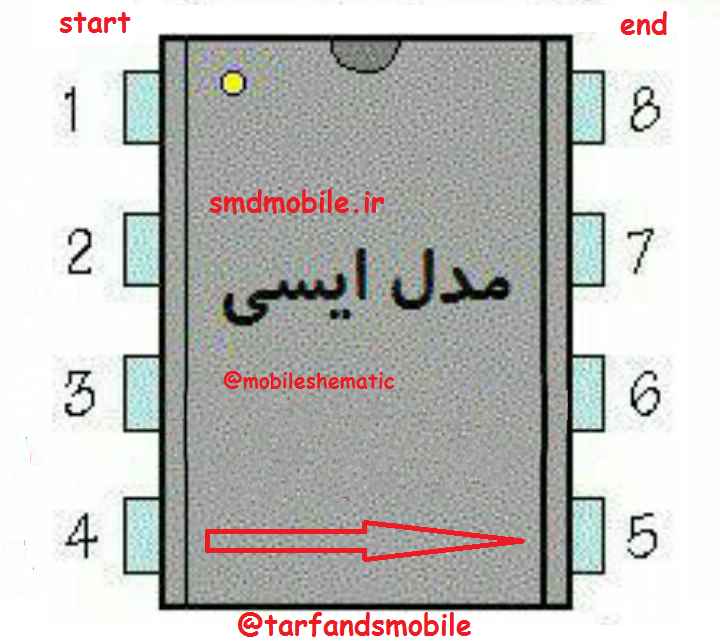

این عکس ایسی گوشی را براتون می زارم چون خیلی مهم و مفید هست

نقطه ای که روی ایسی هست



و من دورش خط کشیدم به معنای پایه شماره یک ایسی می باشد

شناخت پایه های آیسی

در همه آیسی های موبایل در واقع همه ایسی ها با این روش پایه ها شماره گذاری میشوند ، این در حالی است که نوشته روی آیسی رو به شما میباشد و نقطه بالای سمت چپ بدنه آیسی نیز نشانه ی شروع شمارش آن است به شکل زیر دقت کنید

دوستان عزیز توصیه میکنم وارد کانال ما شوید و از تجربیات ما استفاده کنید

---

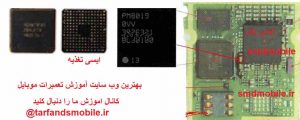

تصویر ایسی تغذیه

---

مشکل ایسی تغذیه

برای اینکه آی سی تغذیه موبایل را به خوبی تعمیر کنیم ،باید مشکلات این بخش را به خوبی بشناسیم.آی سی تغذیه موبایل قطعه بسیار حساسی است که به دلایلی ممکن است دچار خرابی شود آی سی تغذیه چون جریان زیادی ازش عبور می کنه قطعات کنارش بزرگه تا حرارت رو راحت تر دفع کنه و قطعات آسیب نبینه در ضمن قسمت تغذیه از لحاظ ولتاژی احتیاج به مدارات محفاظتی و رگولاتور های مختلف هست پس کنارش المان زیاده این ۲تا قضیه تو همه ی برد های موبایل و تبلت صادقه. یکی از مشکلات اصلی این آی سی تغذیه ، خاموش شدن ناگهانی گوشی . یعنی در اثر خرابی آی سی تغذیه و آسیبی که به همراه آن به سایر قطعه های دیگر گوشی وارد می شود، دستگاه به صورت ناگهانی خاموش می شود. و گاهی آنتن ندادن موبایل نیز در نتیجه بروز مشکل در آی سی تغذیه موبایل است.آی سی تغذیه موبایل به وسیله سه یا چهار پین به باتری گوشی متصل می شود، پیدایش ایراد و اختلال ایسی تغذیه در آن باعث میشود مشکلاتی را هم در باتری ایجاد کند. باید تاکید کنیم که مشکلات آی سی تغذیه موبایل مهم هستند و تداوم آنها می تواند مشکلات عمیق تر و جدی تری را به همراه داشته باشد. و همچنین فراموش نکنید که بی احتیاطی در فرایند تعمیر آی سی تغذیه موبایل می تواند گوشی موبایل شما را دچار مشکلات و خرابی های جبران ناپذیری کندوبهترین کار این است که تعمیر آی سی تغذیه موبایل خود را به یک مرکز مجهز و مجاز واگذار کنید.

دوستان اموزش ما را از لینک زیر دریافت کنید هر چقدر تعمیرکار حرفه ای باشید

دریافت اموزش

لیست و حجم هارد

هاردهای skhynix

H9TQ17ABJTMC-16G

H26M31003GMR-4G

H9TQ64AAETMC-8G

H9TQ64AAETAC-8G

H9TP65A8JDAC-8G

H26M64103EMR-32G

H9TP32A8JDBC-4G

H9TP32A8JDAC-4G

H26M52103FMR-16G

H9TP32A4GDCC-4G***H9TP32A4GDBC-4G***H9TP32A8JDCC-4G***H9TP32A4GDDC-4G***H9TQ32A6BTMC-4G

H9TQ52ACLTMC-64G–9TQ17ABJTBC-16G-H9TQ64A8GTAC-8G-H9TQ17ABJTAC-16G-H9TQ26ADFTAC-32G-H9TQ17ADFTAC-16G-H9TQ26ADFTMC-32G-H9TQ17ADFTMC-16G-H9TQ18ABJTMC-16G-H9TQ64ABJTMC-8G-H9TQ17ABGTMC-16G-H9TP64A8JDMC-8G-H26M41103HPR-8G-H26M42003GMR-8G-H9TQ64A8GTMC-8G-H9TP17A8JDAC-16G-H9TP32A8JDMC-4G-H9TP18A8JDMC-16G—

---

هارد san disk

SD7DP24F-4G**SDIN8DE2-8G*SDIN8DE1-8G* SDIN9DW4-32G* SDINADF4-32G* SDIN8DE4-16G
* SDINADF4-64G* SD5C25A-8G* SDIN7DP2-8G* SDIN7DU2-8G* SDIN7DU2-16G
* SDIN7DP4-16G* SD5DH24A-4G* SD5DH24A-4G* SD5DH26A-4G* SD7DP28C-4G* SD7DP28C-8G* SD7DP24C-4G

---

هارد TOSHIBA

HGBM5G5A1JBAIR-4G *GBMBG7D2KBAIL-16GHGBMBG8D4KBAIR-32G*HGBMFG7C1LBAIL-16G*HGBMFG7C2LBAIL-16G*HGBMFG8C4LBAIR-32G*

---
