آموزش نقشه خوانی وشماتیک موبایل

آموزش نقشه خوانی وشماتیک موبایل

همکاران عزیز شما با داشتن نقشه
و استفاده از ان قطعا تعمیرکار موفقی خواهید بود چون تعمیرات بدون نقشه معنایی ندارد
با استفاده صحیح نقشه و نتیجه گرفتن از کار اصولی هم از کار خود لذت می برید و با اطمینان کامل به گوشی دست میزنید .

برای اینکه ما یک شماتیک (سلوشن ،نقشه،بلوک دیاگرام) سلوشن یا یک نقشه مدار گوشی را کاملا متوجه بشویم باید یه سری اصطلاحات را کاملا بدانیم
در این اموزش تا جایی که امکان داشت از روش هایی استفاده کردیم که فهم نقشه برای همکاران عزیز آسانتر باشد

همیشه در نقشه خوانی اول مداری را که معیوب می باشد مشخص کرده سپس شروع به ردیابی قطعه می نماییم

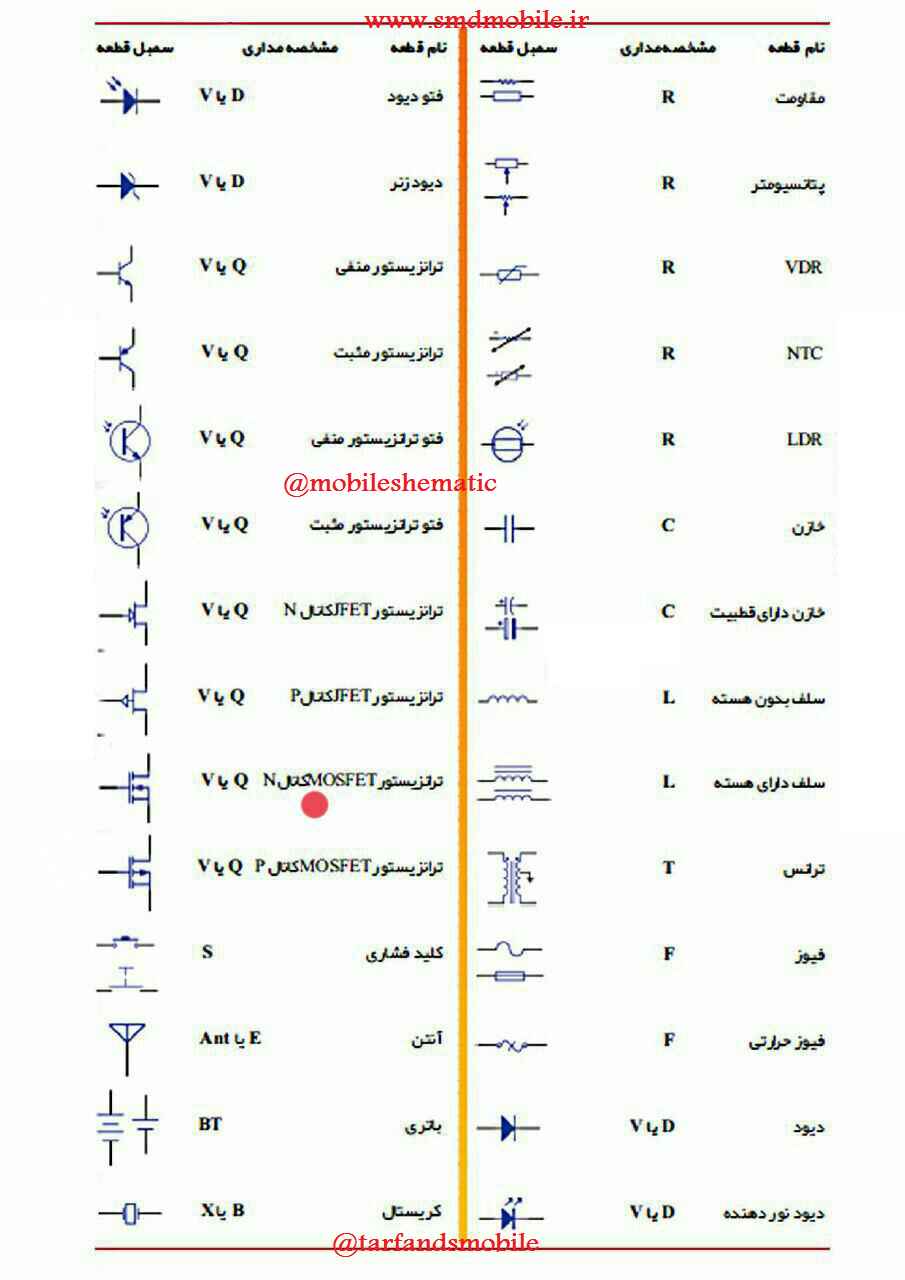

در شماتیک یا نقشه خوانی ما چندین علامت جهت راهنمایی خواندن نقشه داریم

BAT

BAT : در نقشه هرجا عبارت Battرا دیدید مفهوم ان همان ولتاژ باتری هست که ۷/۳ دهم ولت می باشد

در نقشه ولتاژ باتری معمولا با علامت V BAT مشخص میشود
GND : به معنی زمین و به مفهوم منفی بدنه برد و ولتاژ صفر هست و با علامت زیر مشخص میشود ،زمین در مدار نقطه ای هست که سطح ولتاژ ان صفر هست در نقشه موبایل هرجا که این علامت را دیدید یعنی منفیه باتری هست

منفی باتری
منفی باتری

علامت زیر به معنای ورودی برد میباشد و با کلمه in نشان داده میشود

پایه باس در شماتیک
پایه باس در شماتیک

علامت زیر به معنای خروجی برد می باشد و با کلمه out نشان داده میشود

پایه خروجی
پایه خروجی

BOSS در نقشه به معنای دسته ای از اطلاعات هست که در یک خط اتصالی جمع میشوند

این نمادبه معنای باسی که تمامیه پایه هاش ورودی هست

تمام پایه باس ورودی
پایه باس ورودی

این نمادبه معنای باسی که تمامیه پایه هاش خروجی هست

تمام پایه های خروجی در شماتیک
تمام پایه های خروجی

این نماد به این معنای باسی که بعضی از پایه هاش ورودی و بعضی پایه هاش خروجی هستند

پایه ورودی و خروجی در نقشه خوانی
پایه ورودی و خروجی

به مثال زیر توجه کنید

باس های شماتیک
باس های شماتیک

اتصال

<اتصال خطوط :هر گاه دو خط ارتباط همدیگر را قطع کرده باشند یک نقطه گذاشته میشود وبه این معنی هست که خطوط بهم اتصال دارند در غیر این صورت خطوط هیچ اتصالی بهم ندارند فقط از رو هم رد شده اند

: NC -NO connectionزمانی که پایه ای در نقشه به جایی وصل نشده باشد و دارای فلش جهت توضیح هم نیست به معنای این هست این پایه به جایی وصل نیست و در نقشه با NC نمایش می دهد


اتصال کوتاه و اتصال باز : برای انکه جریان برقرار باشد باید یک مدار الکتریکی بسته باشه یعنی وقتی از یک نقطه شروع میکنیم بتوانیم با عبور از المان های مدار به همان نقطه باز گردیم حالا به هر علتی قطعی در مسیر به وجود بیاد اصطلاحا میگویند مدار باز شده در این حالت جریان عبوری صفر هست و اگر دو نقطه از مدار به همدیگر وصل شوند باعث میشوند اتصال کوتاه به وجود بیاید اتصال کوتاه باعث بالا رفتن جریان در مدار میشود


ایسی ها :ایسی ها را در نقشه با حروف S-U-N نشان میدهد


علامت انتن در شماتیک به این صورت هست

نماد انتن در نقشه موبایل وشماتیک
نماد انتن در نقشه موبایل

مقاومت

مقاومت :مقاومت قطعه ای الکتریکی هست که با عبور جریان از آن باعث افت ولتاژ در مدار میشود مقاومت در مدار با حرف اختصاری R و واحد اندازه گیری ان اهم هست

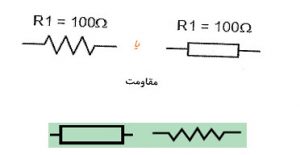

شکلی که شما باید بدانید به این صورت هست

شکل مقاومت در نقشه و شماتیک
شکل مقاومت در نقشه و شماتیک

شکل مقاومت در برد گوشی


مقاومت متغیر :مقاومت هایی هستند که با شرایط اعمالی به ان ها مقدار اهمی شان تغییر میکند و از لحاظ کاربرد انواع مختلفی هستند که ما بامقاومت های متغیر وابسته به حرارت سرو کار داریم

دو نوع مقاومت حرارتی داریم یکی ntc و دیگری ptc
مقاومت ptc : با حرارت اعمالی به ptc مقدار مقاومت در جهت مثبت خواهد بود یعنی اگر حرارت محیط بالا باشد مقدار مقاومت باید زیاد باشد و اگر حرارت محیط کم باشد مقدار مقاومت نیز کم میشود
شکل مقاومت های ptc با ضریب حرارتی مثبت
همکاران عزیز حرف p یعنی positve مثبت

<yoastmark class=


مقاومت ntc

مقاومت ntc :به زبان ساده مقدار مقاومت با افزایش دما کاهش میابد و از این مقاومت برای اندازه گیری دمای باتری در موبایل استفاده میشود

وقتی دمای محیط تغییر کند مقدار مقاومت در جهت منفی خواهد بود وبه شکل زیر هست از جمله کاربرد این نوع مقاومت به عنوان سنسور حرارتی در مدارها می باشد
برای مثال دمای باتری گوشی حین شارژ بالا میرود به همین دلیل این دما باید از طریق جریان اعمالی به باتری کنترل شود
در مسیر شارژ از این نوع مقاومت ها برای کنترل دمای باتری استفاده میشود


مقاومت وابسته به ولتاژ یا VDR
این مقاومت وابسته به ولتاژ هست و با اعمال ولتاژ به پایه های ان مقاومتش شروع به کاهش میکند
کاربرد VDR در مدار به عنوان تثبیت کننده ولتاژ و محافظت از ولتاژ بالا است در صورتی که ولتاژ اعمالی به پایه های VDR بیش از حد مجاز باشد اتصال کوتاه کرده و میسوزد
از کاربرد های مهم این قطعه میتوان به ورودی مدار باتری و محافظت از قطعات الکتریسیته اشاره کرد
نام دیگر VDR وریستور هست که در بعضی از شماتیک ها با حروف V’R یا ZD
نمایش داده میشود شکل زیر نماد VDR هست


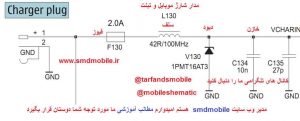

برای دریافت ادامه کتاب نقشه خوانی،شماتیک لینک زیر را کلیک نمایید

هرجای اموزش مشکلی داشتین میتوانید به ادمین پیام دهید تا مشکل شما را حل کند
ارتباط با ادمین

لطفا اموزش ما را در اختیار کسی قرار ندهید برای این اموزش زحمات زیادی کشیده شد

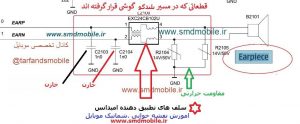

مدار بلندگو یا کپسولی موبایل

بلند گو یا کپسولی موبایل Earpiece یا Rcvزمانی که تبدیلات را انجام داد باید خروجی انالوگ را به بلندگو بدهد .معمولا در بعضی ازبرد های قبل از اتصال سیگنال code به بلندگو از دو مقاومت محدود کننده یا سلف به صورت سری با بلندگوهای موبایل استفاده میکنند .این قطعات جهت تطبیق امپدانس خروجی code و ورودی بلندگو ها استفاده میشود

اموزش نقشه خوانی و شماتیک
مدار بلندگو در موبایل

توجه کنید که در ورودی بلندگوها از سلف های تطبیق دهنده استفاده شده است

آموزش نقشه خوانی و شماتیک موبایل
آموزش نقشه خوانی و شماتیک موبایل

اموزش ما را دریافت کنید





سوالات آزمون تعمیرات موبایل


تست خازن های موبایل

تست ترانزیستور موبایل

آموزش کار با مولتی متر

جریان کشی در حالت های مختلف موبایل

ایسی های موبایل را بشناسیم

خراب شدن هارد گوشی

مدار شارژ در موبایل و تبلت
مدار شارژ در موبایل و تبلت

آموزش نقشه خوانی وشماتیک موبایل

آیسی شارژ و خرابی آن در موبایل و تبلت
